基于單片機的計算器設計

  隨著目前一些短視頻平臺和視頻網站的火熱，很多關于單片機技術教學的博主都開始進行一些詳細系統的單片機教學，這也造就了單片機市場的火熱，很多對這方面熱愛或者是有熱情的人都加入了單片機的各種相關開發的環節，在這其中51單片機作為單片機控制器中使用比較多的一種，也是被廣大的單片機愛好者所使用，本次就會圍繞51單片機來進行介紹一個基于此的計算機的實現，預計其可以完成矩陣輸入的操作。
本次開發和設計使用的主要的控制單元為51單片機，其他的一些組件預計還需要使用電源輸入模塊，來為整個計算器進行供電操作，還要蜂鳴器來進行一定的提示操作；以及具備一個時間的功能，就需要一個實時時鐘電路的模塊，為本計算機提供時間作為支持；在輸出時因?yàn)樾枰�被人類所看到輸出的結果，因此還需要一個顯示器，預計使用lcd顯示器作為本次的顯示模塊。
先進行電路圖的設計，如圖所示：

使用以上的這些將會完成本次的計算器開發工作，預期將會實現的功能有：
1.4*4矩陣按鍵輸入，共16個按鍵。
2.具有刪除功能:如果輸入錯誤可以按刪除鍵一位一位數的刪除。
3.能夠計算加減乘除，以及帶小數和負數運算。
4.最大支持7位有效數字運算。
5.支持時間顯示和鬧鈴的功能。

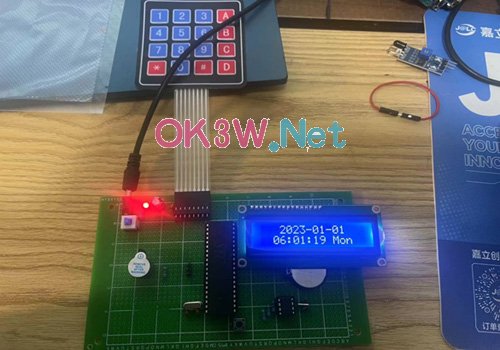

通過電路圖的設計，功能設計，最終設計出單片機如下：
