基于單片機的電壓報警智能儀器
2026-01-24 13:34:08 來源:本站原創 瀏覽:4次設計的電壓報警智能儀器具備一個可調節的電源輸入模塊,可以接收12-24V之間的電壓,并且實現7-20V的輸出電壓,以供其他設備使用;內置單片機的供電模塊能夠穩定輸出5V電壓,用于單片機運行及控制其他模塊;當監測到輸入電壓低于設定閾值時,系統將觸發報警功能,通過聲音、燈光或其他方式提醒用戶;此外,系統還集成了AT24C02存儲芯片,用于記錄異常數據以便后續分析和處理;最后,為了保證系統在斷電情況下仍能繼續工作,設計備用電池供電模塊,確保單片機持續運行以保證報警系統的可靠性。
電壓報警智能儀器是一種基于單片機的智能儀器,用于監測電壓穩定性、保護電氣設備和提醒用戶。電力的穩定性很重要,提高電氣設備的安全性和穩定性,通過實時監測電壓并及時報警,可以有效保護電氣設備免受電壓異常的影響,提高設備的安全性和穩定性。降低維護成本和提高運行效率,及時發現電壓異常并采取措施可以減少設備損壞和維修成本,同時提高設備的運行效率和可靠性。促進智能化電力系統的發展,基于單片機的電壓報警智能儀器可以與其他智能設備進行聯動,實現智能化的電力系統監測和管理,推動電力系統的智能化發展。
電壓傳感器: 選擇合適的電壓傳感器或測量電路,用于將電源電壓轉換為單片機可讀的信號。常用的傳感器包括電壓分壓器、霍爾效應傳感器等。
通過前期分析,可知需要提供如下相關組件:
顯示屏: 集成顯示屏用于實時顯示電源電壓和警報信息。可以選擇LCD、LED等顯示技術。
報警器: 集成聲音報警器、LED指示燈等,用于在電壓異常時提供視覺和聽覺警報。
通信接口: 集成UART、SPI、I2C等通信接口,用于與其他設備或系統進行數據交換。
電源管理: 包括穩壓電路、電源選擇開關、電池備份等功能,確保儀器穩定運行。
用戶界面: 添加按鈕、旋鈕、觸摸屏等用戶界面元素,用于設置閾值、查看歷史記錄等操作。

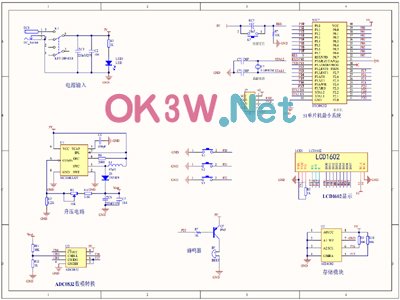

電路圖設計如下:

軟件設計功能如下:
電壓監測程序: 編寫程序以周期性地讀取電壓傳感器的值,并將其轉換為實際電壓值。
閾值設定程序: 實現用戶界面以允許用戶設置電壓上下限閾值。
報警觸發程序: 監測電壓值,并在超出預設閾值時觸發報警器。
顯示和記錄程序: 實現在顯示屏上實時顯示電壓信息,并記錄歷史數據到存儲器中。
通信程序: 編寫程序以支持通過通信接口與其他設備或系統進行數據交換。
自診斷程序: 實現自動檢測和報告系統故障的功能。
電源管理程序: 編寫程序以管理電源,包括低電壓保護、電池備份切換等功能。

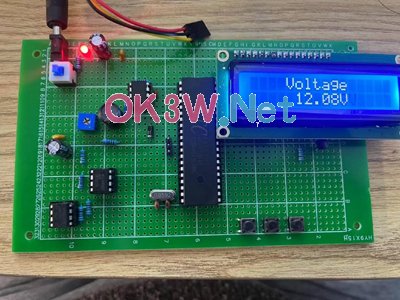

電路板最終焊接如下:
