基于STM32的城市低洼地段水深報警系統設計
2026-01-18 19:22:58 來源:本站原創 瀏覽:2次內容提要:編號dpm012:該系統在進行設計和搭建時使用了SYM32單片機作為本次系統的控制器,并結合其他的傳感器,oled顯示器,以及無限通訊模塊來實現本次的系統,預計會做到能夠通過實時測量水深;能夠將測量數據顯示在屏幕上,達到閾值報警提示;將測量水深匯總至后臺,達到閾值報警提示。為城市的水患處理盡上一份綿薄之力,也可以為一些低洼地區的居民保駕護航,否則一旦錯過最佳的處理期。嚴重積水之后,市民連最基本的出行都會造成影響。

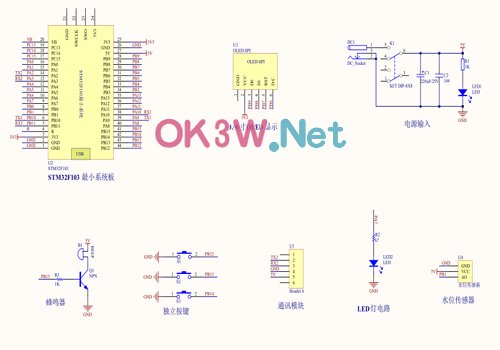

本次的城市低洼水深監測系統在進行使用時,需要對安裝該系統的地區進行檢測,那么就需要一個傳感器進行水深的檢測,本次在選擇傳感器時使用的是一個水位傳感器,該傳感器通過使用者預設一定的閾值,當某地區因為外部條件造成此時的水位變化時,傳感器邊可以進行檢測,沒有超過閾值則不會報警,超過閾值結合其他的模塊,例如蜂鳴器產生報警的反應,從而提醒使用者,當地的水深此時已經處在閾值之上,可以進行相關的處理操作。從該傳感器的電路來看,使用的是5v的電流,然后接入其他的線路。采用如下功能設計,首先進行電路圖設計:

為了實現本次的設計目標,因此需要對這個城市低洼水深監測系統進行架構設計,架構設計可以讓本次在開發和實現的時候更加的清晰,一目了然的知道接下來需要做哪一步工作,本次用ESP8266WIFI模塊作為通訊的模塊。該畢業設計的基本要求, 學生充分查閱資料了解如何測量水深相關方法的基礎上應用所 學過的知識,選擇控制芯片、 顯示模塊、傳感器、無線通信模塊等實現該項目。功能設計實現合理,具體功能和仿真圖如下:

1.能夠通過實時測量水深。
2.能夠將測量數據顯示在屏幕上,達到閾值報警提示。
3.將測量水深匯總至后臺,達到閾值報警提示。
ESP8266WIFI模塊
ESP8266是一款超低功耗的 UART-WIFI 模塊,專門為移動設備和工業物聯網技術應用方面而設計,可將用戶的產品或設備連接到無線網絡上,進行互聯網或局域網的通信,最終實現設備的聯網功能[10]。在城市低洼路段水深報警系統ESP8266模塊可以作為Wi-Fi通信模塊,實現路段水深數據的傳輸和接收。通過該模塊,可以將采集到的水深數據上傳至遠程服務器或者手機APP等終端設備,實現遠程監控和管理。
結合電路圖,仿真圖,功能需求設計出電路板,如下:
