基于單片機的智能倉儲管理系統
2026-01-18 17:01:53 來源:本站原創 瀏覽:3次內容提要:編號dpm011:本文介紹了一款基于STM32單片機的智能倉儲系統,目標是通過集成多種傳感器與RFID技術,實現對倉庫環境的實時監控和自動化貨物管理。該系統使用了溫濕度傳感器、重量傳感器、火焰傳感器等硬件設施,實現對倉庫環境的監測和防護,同時借助RFID模塊,有效管理貨物的出入庫流程。系統的創新之處在于其集成化設計,開發成本也相對較低,特別適用于中小型企業的需求。通過實時數據展示和完善報警機制,系統在一定程度是提高了倉儲管理的自動化水平,增強了對倉庫安全的保障能力。

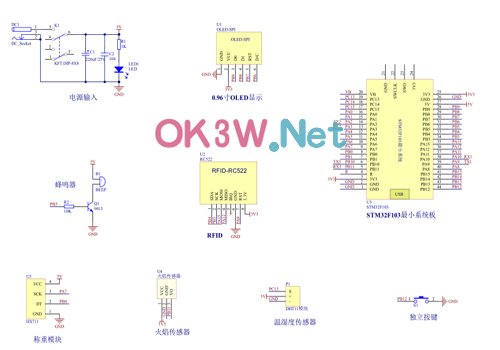

本次開發的智能倉儲管理系統,采用了stm32單片機開發,通過高度自動化和智能化的手段,優化倉庫的日常運營。系統的設計首先要進行電路圖的設計,電路圖設計如下:

為了實現這一研究目標,系統需要滿足以下關鍵功能需求:
環境監測功能:系統需能實時監測倉庫內的溫度和濕度,確保存儲環境中的溫度、濕度始終處于適宜的區間,對于環境參數異常的情況,系統通過顯示屏提醒管理員,主動采取措施。
火災預警功能:通過火焰傳感器監測倉庫內是否存在火情,一旦檢測到火焰,立即啟動警報系統,及時通知管理員處理,防范安全風險。
入庫管理:利用RFID技術快速識別進入倉庫的貨物,并通過重量傳感器進行稱重,自動記錄貨物信息至系統。
出庫管理:出庫時同樣通過RFID和重量傳感器驗證貨物信息,確保貨物流轉過程中的準確性。
數據展示與用戶交互功能:系統應提供直觀的用戶界面,通過顯示屏實時反饋倉庫環境數據、貨物信息和系統狀態,同時通過按鍵模塊,接收用戶輸入的指令,進行相應的操作和設置。

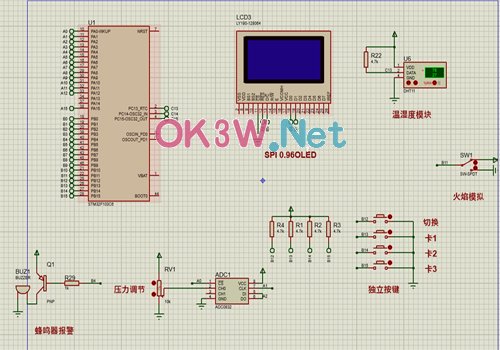

通過關鍵功能的設計分析后,首先先進行仿真圖的設計,設計圖如下所示:

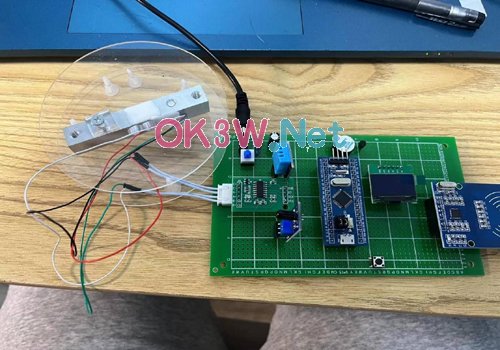

根據仿真圖的設計,仿真的測試后,就可以進行電路板的設計,電路板的設計結果如下:
